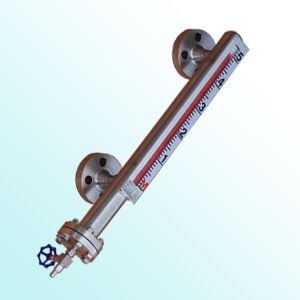

高温高压磁翻板液位计

苏州雷宁自动化仪表有限公司生产的LN-UDZ高温、高压型磁翻板液位计适用于高温、高压场合的液位测量，最高工艺温度可为520℃，最大工作压力可达32MPa。

一、主要技术参数 1、量程范围：250mm以上；
2、介质密度：≥0.4g/cm3；
3、介质粘度： ≤0.02Pa.S；
4、工作温度：≤520℃；
5、压力等级：≤32MPa；
6、测量精度：L=500~1000mm≤1.5%FS，L＞1000mm≤1.0%FS；
7、安装方式：侧装式、顶装式；
8、防护等级：IP65；
9、防爆等级：ibⅡCT4（本安型）、dⅡBT4（隔爆型）；
10、传输方式：4～20mA 或 开关量 ；
11、接液材质：不锈钢、PP、PTFE；
12、连接法兰：根据国家化工部、机械部及美制标准，可以结合用户的需要特殊定制。
 注：当液位计安能装受环境影响，空间位置L1<300订货时应明显提出。
二、产品特点
1、以浮子为测量元件、磁钢驱动翻板显示，无需能源。
2、配上下限开关输出，可实现远距离报警、限位控制。
3、配变送器可实现液位远距离指示、检测与控制。
4、全过程测量无盲区、显示醒目，读数直观，且测量范围大。

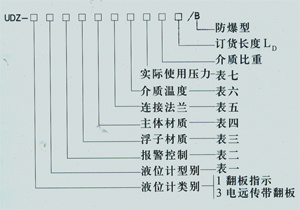

三、LN-UDZ型系列液位计选型表

  表一

型号	基型	保温型	插入型	耐腐型	防霜型	保温耐腐型	插入耐腐型
代号	0	W	D	J	S	Z	Y

表二

报警控制	无报警	带上限（a）	带下限（b）	带上下限
代号	0	1（防爆c）	2（防爆d）	3（防爆e）

表三

材质	不锈钢	防锈铝	钛	PVC塑料	氟塑包裹
代号	P	L	T	S	F

表四

材质	不锈钢	防锈铝	钛	PVC塑料	内衬四氟	内衬丙烯	内衬乙烯
代号	p	L	T	S	PF	PP	PE

表五

公称压力		MPa								Kgf/cm2
		0.6	1.0	1.6	2.5	4.0	6.3	10	16	220	320
代号	不锈钢	A	B	C	D	E	F	G	H	I	J
	碳钢	a	b	c	d	e	f	g	h	i	j
法兰标准		HG20593-97 DN20(RF)				HG20595-97 (RF) DN20				Dgl5H12-0-2	Dgl5H12-0-3

表六

介质温度	-40~0℃	≤80℃	≤100℃	≤150℃	≤300℃	≤350℃	≤480℃
代号	A	B	C	D	E	F	G

表七

使用压力（实际）	MPa					Kgf/cm2
	0.6	1.0	1.6	2.5	4.0	6.3	10	16	220	320
代号	A	B	C	D	E	F	G	H	I	J
