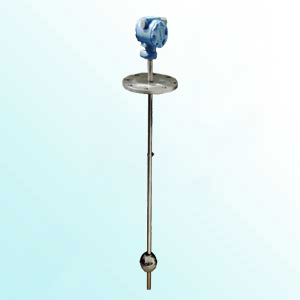

磁浮球液位计/B本安防爆型

一、产品特点

LN-UQK-1型和LN-UQK-2型磁浮球液位计主要由磁浮球、传感器、变送器三部分组成。当磁浮球随液位变化、沿导管而上下浮动时、浮球内的磁钢吸合传感器内相应位置上的干簧管，使传感器的总电阻(或电压)发生变化，再由变送器将变化后的电阻(或电压)信号转换成4～20mA的电流信号输出。同时我厂生产的XMT系列数显控制仪(或DSB型光柱数显仪)可对液位进行远距离测量。并可在显示仪上设定上、下限报警。实现对液位的位式控制，或由其它调节器构成液位恒值调节系统，实现对液位的PID连续调节。

UQK-2型除上述功能外，还在变送器头部配有1. 5级45C3-A型表头，增加了被测液位的就地指示。

二、基本技术参数

1、测量范围L:≤6000mm

2、介质温度:≤100℃

3、介质粘度:≤0.1 Pa.S

4、介质比重:≥0.8(浮球≥?5);<0.8(浮球≥ ?5)

5、容量法兰:DN80～DNl50

6、压力等级:0.6～6.3 MPa

7、输出信号:4～20 mA·DC

8、测量精度:L=500～1000mm，≤±1.5％FS，

9、L>1000mm，≤±1.0％FS

10、负载电阻:0～750Ω

11、防爆标志:ib II CT5

12、关联设备:JHA-B

 注：1、h0……为安装死区，由用户或设计者根据现场工况自行确定:

     2、h1……为结构死区:(h1=15mm)

     3、h2……为磁浮子盲区,当介质比重为1时，h2=60mm

     4、LN-UQK-I、2型仪表接线同LN-UDZ-3型

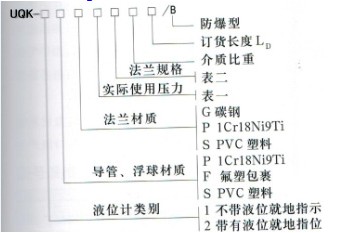

三、LN-UQK浮球液位计选型表

表一

代号	A	B	C	D
DN	80	100	120	150
PN	比实际使用提高一个等级
