电接点液位计

一、概述

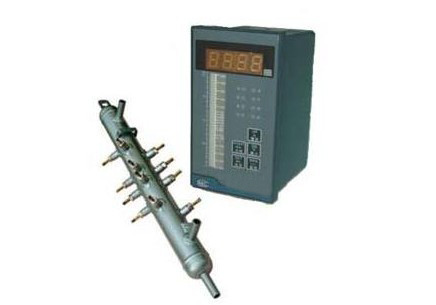

    UDZ-01S、-02S、03S型双色电接点液位计采用红绿两组发光管在显示中模拟水(绿)与汽(红)，明显指示水位在容器中的位置，其中01S型为中低压液位计、02S型为高压液位计、03S型为超高压液位计。整套仪表由一次测量筒和二次仪表组成。
    双色电接点液位计突出的优点是能适应锅炉变参数运行，在锅炉启停等变参数运行工况下。仪表均能在控制室内准确地显示水位。由于它的水位容器截面积较大、水柱的温降所引起的冷却误差远比云母(玻璃)水位计小。电接点液位计的水容器离汽鼓很近、电接点至二次仪表又全是电信号传送，故本仪表不仅时延小，而且无机械传动所产生的变差和刻度误差，不需要进行误差计算和调整。不需要复杂的校验装置，使仪表检修、校验大为简化，电接点液位计构造简单、体积小，并省去了笨重的差压计、传压导管和阀门，减少了金属消耗量、减轻了工人的检修劳动强度。
    双色电接点液位计具有工作原理和结构简单、造价低、显示直观、运行可靠、判断和排除故障方便、维修量小等优点。
    03型测量筒根据30万kW以上电力机组工况超高压力和临界要求，对整体密封件能，结构强度等要求更高，因此本结构选择合理的材质，改变了传统的结构，提高了运行中的安全系数。同时新的结构给安装和维修带来很大方便。
    本仪表主要用于监视锅炉汽包水位、高压加热器、低压加热器、除氧器、蒸发器、凝气器。直流锅炉启动分离器和双水内冷发电机水箱等水位测量和其它导电液体的液位测量，但不适用于易燃易爆介质。
    目前我公司生产的双色电接点液位计的接点是以超纯氧化铝瓷管作绝缘于的，一次测量简共有几个接点，二次仪表就有几个显示点。另外二次议表还具有越限报警、满水、缺水保护等性能。
    本仪表显示器件采用5×5平面型发光二级管新产品，具有寿命长、功耗小、光通量大、显示明亮等特点。本公司所产仪表的电子元件经过严格的工艺筛选，在正常使用条件下一年内如有质量问题，包退、包修、包换。
二、主要技术性能
报警触点容量：220VAC 3A
保护触点容量：220VAC 3A
水阻要求： 01S型 ≤50KQ
02S型≤100kQ
03S型≤120kQ
消耗功率：约8VA(接点全导通时)
工作电压：220VAC 10％
工作时间：连续
外形尺寸：160×80×410mm
重量： 约3.3kg
信号线长度：≤200m
使用环境：温度为 -10℃～+50℃、相对湿度不大于85％、不含腐蚀性气体的室内。
